Электроприводы БЕЛИМО для воздушных заcлонок

Приводы Belimo для воздушных заслонок со встроенной обратной пружиной и без пружины (без охранной функции)

Приводы Belimo для воздушных заслонок подбираются с учетом основных параметров.

Наличие или отсутствие встроенной возвратной пружины.

У приводов со встроенной возвратной пружины одновременно с поворотом воздушной заслонки в заданное положение, взводится встроенная возвратная пружина.
В случае прекращения подачи напряжения питания на привод, заслонка автоматически возвращается в исходное положение за счет энергии раскручивающейся пружины.
Пружинные приводы могут применяться, например, на заслонках внешнего воздуха для защиты водяных теплообменников от замораживания.
Приводы без встроенной возвратной пружины при отключении напряжения питания остаются в том же положении.
Приводы GK с усилием 40 Н/м снабжены не встроенной возвратной пружиной, а конденсаторами большой емкости.
При отключении напряжения питания привод переводит заслонку в охранное положение за счет разряда конденсаторов.
Преимуществом данных приводов является возможность задания любого положения (как промежуточных, так и крайних), в которое привод вернет заслонку при отключении питания.

Наличие или отсутствие пружины обозначается второй буквой в маркировке привода:

• М - без пружинного возврата;
• F - с пружинным возвратом;
• K - с конденсаторным возвратом.

Мощность (усилие привода, с которым осуществляется вращение), подходящая для площади сечения заслонки, на которую привод устанавливается.

Площади сечения заслонок указаны ориентировочно.
Усилие, необходимое для поворота заслонки, зависит от площади сечения заслонки, от плотности уплотнений заслонки, веса заслонки, расположения оси, на которой заслонка вращается( по центру или со смещением) скорости воздуха в воздуховодах, качества изготовления и монтажа.

Усилие привода определяется по первой букве в коде электропривода:

• Для приводов без пружинного возврата:

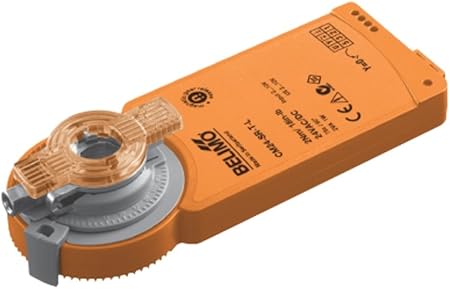

  • CM = 2 Нм / 0,4 м2,
  • LM = 5 Нм / 1 м2,
  • NM = 10 Нм / 2 м2,
  • SM = 20 Нм / 4 м2,
  • GM = 40 Нм / 8 м2
• Для приводов с пружинным или конденсаторным возвратом:
• TF = 2,5 Нм / 0,5 м2,
• LF = 4 Нм / 0,8 м2,
• NF = 10 Нм / 2 м2,
• SF = 20 Нм / 4 м2,
• EF = 30 Нм / 6 м2,
• GK = 40 Нм / 8 м
• Напряжение питания.

Тип управляющего сигнала.

В зависимости от типа управляющего сигнала, приводы Belimo обозначаются следующим образом:

без доп. символов:

• Откр/закр или 3-позиционные (приводы без пружины);
• Откр/закр (приводы c пружиной).

S или S2 - указывает не на тип управляющего сигнала, а на наличие дополнительных контактов для сигнализации положения (одна или две группы);

• 3 = трехточечное управление (оно же – «двухпроводное управление», оно же - «схема больше\меньше»);
• SR = аналоговое управление 0…10 В;
• MF или MFT = встроенная мультифункциональная технология, возможность перепрограммирования типа упр. сигнала (заводская уставка - аналоговое управление) и быстродействия.

Схема управления привода зависит от схемы автоматики на объекте.

Оновные виды схем подключения приводов Belimo:

Схема 1.
Однопроводное (откр/закр) управление для приводов без возвратной пружины: Управление осуществляется только с помощью контакта № 3. При его замыкании/размыкании привод перемещается только в крайние положения. С помощью контакта № 3 остановить привод в промежуточном положении невозможно.

Схема 2.
Двухпроводное (или трехточечное) управление для приводов без возвратной пружины:
Управление осуществляется с помощью двух контактов - № 2 и № 3.
При замыкании контакта № 2 привод открывается (либо закрывается), при замыкании контакта № 3 привод закрывается (либо открывается).
Если питание не подается ни на контакт №2, ни на №3 – привод останавливается.
Таким образом, с помощью подачи оследовательности импульсов/пауз на соответствующие контакты, привод может быть перемещен в любое положение.

Схема 3.
Однопроводное управление для приводов с возвратной пружиной:
При подаче напряжения питания на контакт № 2, привод взводит возвратную пружину.
При снятии напряжения питания с контакта №2 пружина перемещает привод в охранное положение.

Схема 4.
Аналоговое управление 0…10 В (для приводов с возвратной пружиной и без нее):
Напряжение питания подается на контакты № 1 и № 2.
Управляющий сигнал 0…10 В (например, с контроллера или с позиционера) подается на контакт №3 привода (относительно контакта №1 привода).
Положение привода задается уровнем аналогового сигнала, зависимость угла поворота от уровня сигнала 0…10 В линейная. Обратная связь 2…10 В (контакт № 5) может быть подключена к контроллеру для мониторинга фактического положения электропривода.

Решения для воздушных заслонок, которые не требуют использования возвратной пружины, обеспечивая более эффективную и безопасную работу оборудования.

Особенности и преимущества приводов Belimo для воздушных заслонок без возвратной пружины:

1. Высокая точность: Приводы Belimo обеспечивают высокую точность управления воздушными заслонками, что позволяет контролировать поток воздуха с минимальными отклонениями от заданных параметров.

2. Простота установки и настройки: Благодаря отсутствию возвратной пружины, установка и настройка привода значительно упрощается, что экономит время и средства на монтаж и обслуживание системы.

3. Энергоэффективность: Отсутствие возвратной пружины и использование современных технологий в приводах Belimo позволяет значительно снизить энергопотребление, что делает их более экологичными и экономичными в использовании.

4. Надежность и долговечность: Приводы Belimo отличаются высокой надежностью и долговечностью благодаря использованию качественных материалов и современных технологий производства
